În exploatarea agregatelor minerale și în reciclarea materialelor de construcții, performanța unei instalații nu depinde exclusiv de capacitatea concasoarelor. La fel de important este modul în care agregatele sunt separate și clasificate pe fracții granulometrice. Alegerea corectă a unei instalații mobile de sortare poate influența productivitatea întregului flux tehnologic, consumul de energie, uzura echipamentelor și calitatea produsului finit. Pornind de la experiența acumulată în dezvoltarea gamei MOBISCREEN, specialiștii Kleemann explică diferențele dintre instalațiile de presortare și cele de clasificare și arată de ce fiecare dintre acestea are un rol bine definit în procesarea modernă a agregatelor.
Sortarea agregatelor – o etapă la fel de importantă ca și concasarea
În ultimii ani, tehnologiile de concasare au evoluat spectaculos. Concasoarele mobile sunt mai productive, mai economice și mai bine automatizate ca niciodată, iar operatorii beneficiază de sisteme inteligente care optimizează permanent procesul de lucru. Totuși, performanța unei instalații de procesare nu este dată doar de capacitatea de reducere a dimensiunii rocilor.
În practică, valoarea comercială a agregatelor este determinată în mare măsură de distribuția lor granulometrică. Indiferent dacă este vorba despre piatră spartă, balast, materiale reciclate provenite din demolări sau alte produse minerale, acestea trebuie separate cu precizie în fracțiile solicitate de piață. O concasare eficientă reprezintă doar o parte a procesului; fără o sortare corespunzătoare, produsul obținut nu poate fi valorificat la întregul său potențial.
Din acest motiv, instalațiile mobile de sortare au devenit o componentă indispensabilă în exploatările moderne. Dacă în trecut acestea erau utilizate aproape exclusiv în aval de concasoare, astăzi pot funcționa și independent, pentru sortarea agregatelor naturale, a pământului vegetal sau a materialelor reciclabile. În multe aplicații, instalația de sortare nu mai este un simplu echipament auxiliar, ci elementul care determină eficiența întregului flux tehnologic.
Experiența Kleemann în dezvoltarea instalațiilor mobile de sortare demonstrează că alegerea echipamentului potrivit trebuie făcută în funcție de natura materialului, de configurația instalației și de calitatea produsului care urmează să fie obținut, nu doar în funcție de capacitatea de alimentare sau de dimensiunea suprafețelor de cernere.
Două categorii de instalații, două misiuni diferite
Toate instalațiile mobile de sortare utilizează același principiu de bază: separarea agregatelor în funcție de dimensiunea particulelor. Cu toate acestea, din punct de vedere constructiv și funcțional, ele se împart în două categorii distincte:
instalații de presortare (scalpers sau scalping screens);
instalații de clasificare (classifying screens).
Diferența dintre cele două nu constă doar în dimensiunea sitelor sau în capacitatea de procesare, ci mai ales în rolul pe care îl îndeplinesc în fluxul tehnologic.
Instalațiile de presortare sunt concepute pentru a lucra cu rocile brute, de dimensiuni mari și cu un grad ridicat de abraziune. Misiunea lor este de a elimina fracțiile fine înainte ca rocile să ajungă în concasor. În acest fel, concasorul va procesa doar materialul care necesită efectiv reducerea dimensiunii, ceea ce conduce la creșterea productivității și la diminuarea uzurii componentelor.
Instalațiile de clasificare intervin într-o etapă ulterioară, după concasare. Ele sunt proiectate pentru separarea cât mai precisă a agregatelor în fracții granulometrice distincte, capabile să respecte specificațiile tehnice cerute de beneficiari. În cazul acestora, accentul cade pe calitatea produsului finit și pe controlul riguros al procesului de sortare.
Înțelegerea acestor diferențe reprezintă primul pas în alegerea unei instalații mobile de sortare adaptate aplicației.
De ce este necesară presortarea materialului de alimentare?
În orice instalație de concasare, fiecare tonă de material introdusă în concasor înseamnă consum de energie și uzură mecanică. Dacă masa de alimentare conține deja o cantitate importantă de particule fine, acestea ocupă inutil capacitatea utilajului, fără a necesita o nouă reducere dimensională.
Aici intervine rolul instalațiilor de presortare. Prin eliminarea fracțiilor care îndeplinesc deja condițiile granulometrice necesare, acestea reduc cantitatea de material care trebuie concasată și permit utilizarea mai eficientă a concasorului. Rezultatul este o creștere a productivității întregii instalații, reducerea consumului de combustibil și diminuarea uzurii organelor active.
În exploatările moderne de agregate, beneficiile sunt evidente mai ales în cazul materialelor naturale cu un conținut ridicat de fracții fine sau al deșeurilor provenite din demolări, unde distribuția granulometrică este foarte variată.
De aceea, instalația de presortare nu mai este considerată un echipament auxiliar, ci o componentă esențială a fluxului tehnologic, capabilă să influențeze direct costul de producție pe tona de agregate obținută.
În plus, așa cum subliniază specialiștii Kleemann, aceste instalații nu sunt destinate exclusiv alimentării concasoarelor. În funcție de aplicație, ele pot funcționa și independent, pentru sortarea agregatelor naturale sau a materialelor reciclate, precum și în cadrul unor linii complexe de procesare, unde separă două sau chiar trei fracții granulometrice înainte de etapa următoare.

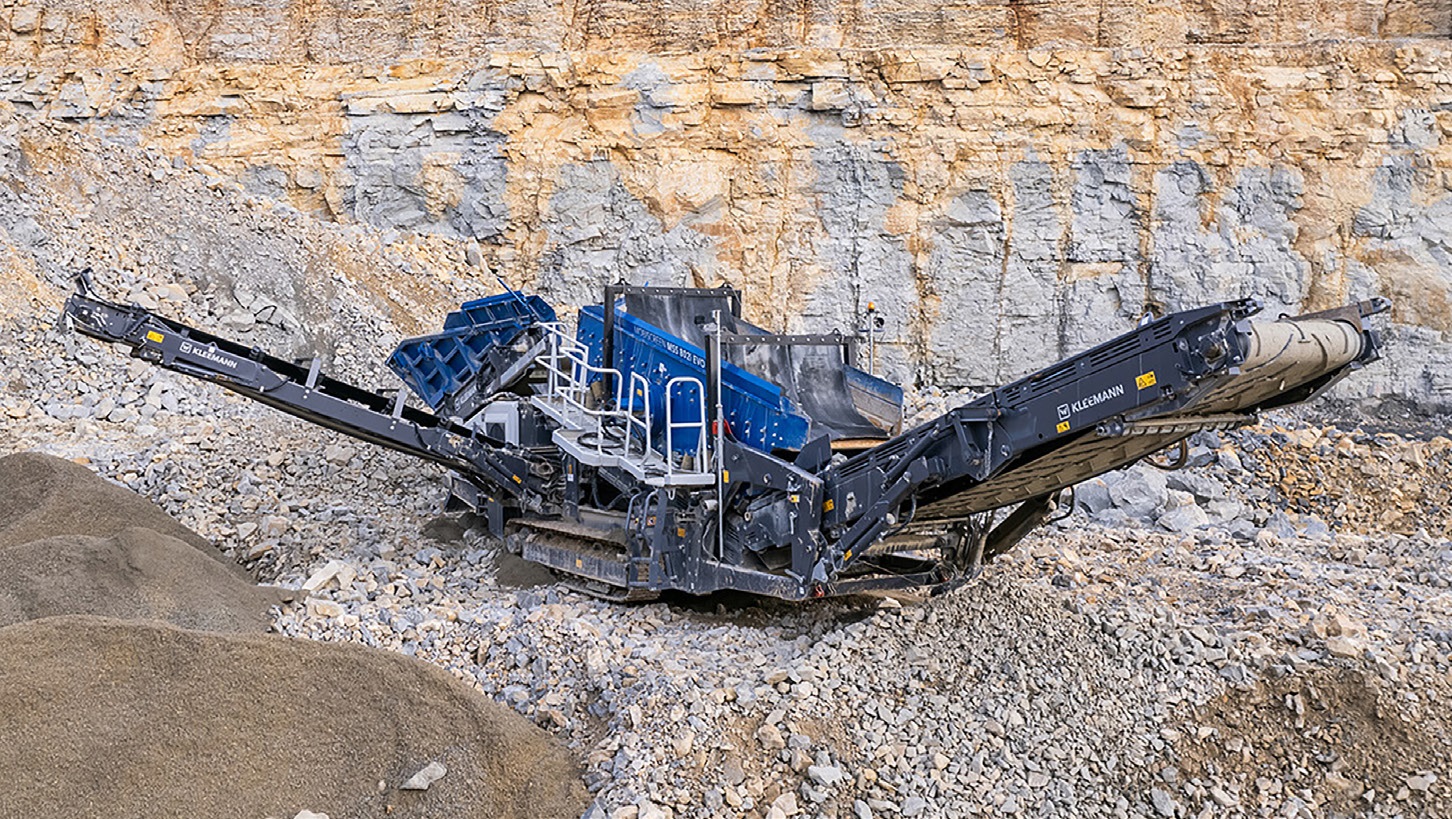

Instalațiile de presortare – primul filtru al fluxului tehnologic
Într-o carieră sau într-o stație de reciclare, materialul care ajunge în instalația de procesare este rareori omogen. Blocurile de rocă de dimensiuni mari sunt amestecate cu particule fine, pământ, nisip sau agregate care îndeplinesc deja condițiile granulometrice impuse pentru anumite utilizări.
Dacă întregul volum de material ar fi introdus direct în concasor, o parte importantă din energia consumată ar fi utilizată inutil pentru prelucrarea unor fracții care nu mai necesită concasare. În plus, uzura organelor active ar crește, iar capacitatea instalației ar scădea.
De aceea, în numeroase instalații moderne, primul utilaj din fluxul tehnologic este un ciur mobil de presortare (scalper). Rolul acestuia este de a elimina fracțiile fine înainte ca materialul să ajungă în concasor, astfel încât echipamentele din aval să proceseze exclusiv materialul care necesită reducerea dimensiunii.
Beneficiile sunt evidente: crește capacitatea întregii instalații, se reduce consumul specific de combustibil, iar durata de viață a componentelor supuse uzurii este prelungită.
Construcție robustă pentru aplicații solicitante
Comparativ cu instalațiile de clasificare, un ciur de presortare este proiectat pentru condiții de lucru mult mai dificile.
Blocurile de rocă sau fragmentele de beton rezultate din demolări ajung direct în buncărul de alimentare și sunt transferate pe primul nivel de cernere. Particulele care depășesc dimensiunea ochiurilor sunt transportate spre concasor prin intermediul benzii principale de evacuare, în timp ce materialul fin este separat încă din această etapă.
Din acest motiv, structura utilajului trebuie să suporte permanent șocuri puternice și solicitări abrazive. Buncărul, transportoarele și cutia de cernere sunt dimensionate pentru a rezista în condiții în care un ciur destinat exclusiv clasificării ar fi supus unor solicitări excesive.
Această robustețe explică de ce instalațiile de presortare sunt utilizate frecvent în exploatările de piatră, în carierele de granit sau bazalt și în reciclarea materialelor provenite din demolări, unde dimensiunile și forma materialului de alimentare variază considerabil.
Alimentarea corectă – primul pas către o productivitate ridicată
Performanța unei instalații de presortare începe încă din momentul alimentării. În funcție de aplicație, aceasta poate fi realizată cu încărcătoare frontale, excavatoare sau direct de la un concasor ori de la un alt utilaj aflat în amonte. O alimentare uniformă este esențială pentru utilizarea eficientă a întregii suprafețe de cernere și pentru evitarea supraîncărcării locale.
În proiectarea gamei MOBISCREEN MSS EVO, Kleemann a acordat o atenție deosebită acestei etape. Instalațiile pot fi echipate cu extensii rabatabile ale buncărului de alimentare, care facilitează încărcarea cu cupe de mari dimensiuni și reduc pierderile de material în timpul alimentării laterale. De asemenea, peretele posterior al buncărului poate fi reglat în înălțime pe două sau trei poziții, funcție de model, astfel încât transferul materialului din utilajul aflat în amonte să se realizeze în condiții optime, indiferent de configurația trenului tehnologic.
Este un detaliu constructiv care poate părea minor, însă contribuie la menținerea unui flux constant de material și, implicit, la creșterea productivității.
Flexibilitate în exploatare
Denumirea de „instalație de presortare” poate sugera că aceste utilaje sunt utilizate exclusiv înaintea concasoarelor. În realitate, domeniul lor de aplicare este mult mai larg.
În funcție de necesități, ele pot funcționa independent pentru sortarea agregatelor naturale, a pământului vegetal sau a materialelor reciclate. În alte cazuri, fac parte dintr-o succesiune de utilaje și separă două sau chiar trei fracții granulometrice înainte ca materialul să fie transferat către etapa următoare de procesare. Această flexibilitate permite adaptarea rapidă a instalației la cerințele fiecărui șantier sau fiecărei exploatări, fără modificări majore ale configurației.
Soluții pentru materiale dificile
Nu toate materialele se comportă la fel în timpul procesului de sortare.
Rocile cu muchii ascuțite, materialele foarte abrazive sau cele cu un conținut ridicat de argilă și umiditate pot provoca deteriorarea prematură a benzilor transportoare sau pot afecta alimentarea uniformă a instalației. Pentru astfel de aplicații, Kleemann oferă posibilitatea echipării instalațiilor de presortare cu alimentatoare cu șorț metalic (apron feeder), mult mai rezistente la impact decât benzile transportoare convenționale. În plus, pot fi montate sisteme de frânare a materialului și perdele din lanțuri, care reduc viteza de cădere a blocurilor de rocă și protejează banda principală de evacuare împotriva șocurilor repetate.
Aceste soluții constructive contribuie la reducerea costurilor de întreținere și la creșterea disponibilității instalației, aspecte esențiale în exploatările unde opririle neplanificate generează pierderi importante de producție.
Mai mult decât un simplu utilaj de sortare
În practică, eficiența unui flux tehnologic nu este dată doar de performanțele individuale ale fiecărui utilaj, ci și de modul în care acestea lucrează împreună.
Prin eliminarea fracțiilor care nu necesită concasare, instalația de presortare optimizează încărcarea concasorului, reduce consumurile energetice și contribuie la obținerea unei producții constante.
Din acest motiv, alegerea unui astfel de utilaj nu trebuie făcută exclusiv în funcție de capacitatea de alimentare sau de dimensiunea suprafeței de cernere. La fel de importante sunt caracteristicile materialului, configurația instalației și obiectivele de producție.
Experiența Kleemann arată că integrarea corectă a unui ciur de presortare în fluxul tehnologic reprezintă unul dintre cei mai eficienți pași pentru creșterea productivității și reducerea costului de producție pe tona de agregate obținută.
Instalațiile de clasificare – acolo unde precizia face diferența
Dacă instalațiile de presortare au rolul de a pregăti materialul pentru concasare, instalațiile de clasificare sunt concepute pentru etapa în care acesta trebuie transformat într-un produs finit cu caracteristici granulometrice precise.
În această fază a procesului tehnologic, materialul este deja concasat și are dimensiuni mult mai reduse. Misiunea instalației nu mai este eliminarea fracțiilor grosiere, ci separarea cât mai exactă a agregatelor în sorturile solicitate de piață. De calitatea acestei operații depinde nu doar valoarea comercială a produsului, ci și respectarea specificațiilor tehnice impuse în lucrările de construcții, infrastructură sau producția de beton și asfalt.
Din acest motiv, instalațiile de clasificare sunt nelipsite din liniile moderne de concasare și sortare. În același timp, ele sunt utilizate frecvent și independent, atunci când materialul extras sau reciclat trebuie doar separat în fracții granulometrice, fără alte operații de concasare.
În dezvoltarea gamei MOBISCREEN MSC EVO, inginerii Kleemann au urmărit tocmai aceste cerințe. Buncărele de alimentare au capacitate mare și sunt proiectate pentru a asigura o distribuție uniformă a materialului, indiferent dacă alimentarea se face cu încărcător frontal, excavator sau direct dintr-un concasor ori dintr-o altă instalație de sortare. Deoarece materialul este deja prelucrat și are dimensiuni mai reduse, aceste utilaje nu necesită același nivel de protecție la impact ca instalațiile de presortare, accentul fiind pus pe precizia clasificării și pe controlul fluxului de material.
Fluxul materialului – factorul care determină rezultatul final
În exploatarea curentă există tendința de a evalua performanța unei instalații după suprafața de cernere sau după capacitatea de procesare declarată de producător. În realitate, aceste caracteristici reprezintă doar o parte a ecuației.
Specialiștii Kleemann atrag atenția asupra unui aspect mult mai determinant: fluxul materialului. Modul în care agregatele sunt distribuite pe suprafața de cernere influențează direct atât productivitatea, cât și precizia separării.
Dacă stratul de material este prea gros, particulele fine nu mai ajung în contact cu ochiurile sitei și sunt transportate împreună cu fracțiile grosiere. În schimb, un strat prea subțire reduce capacitatea instalației și conduce la utilizarea ineficientă a suprafeței de cernere.
Obținerea unui rezultat optim presupune reglarea simultană a mai multor parametri: viteza conveierului de alimentare, viteza benzii de evacuare din buncăr, poziția conveierului față de cutia de cernere, deschiderea clapetei de dozare, amplitudinea vibrațiilor și unghiul de lucru al cutiei de cernere. La acestea se adaugă alegerea corectă a grilelor de cernere, în funcție de caracteristicile materialului și de fracțiile granulometrice care trebuie obținute.
În cazul ciurului de presortare, numărul parametrilor care influențează procesul este mai redus, deoarece cerințele privind precizia separării nu sunt la fel de stricte. În schimb, la instalațiile de clasificare fiecare reglaj poate influența calitatea produsului final.
Sitele de cernere – consumabile care influențează performanța
În multe exploatări, sitele de cernere sunt privite ca simple componente consumabile. În realitate, alegerea lor este una dintre cele mai importante decizii pentru obținerea unei clasificări eficiente.
Nu este suficient ca dimensiunea ochiurilor să corespundă fracției granulometrice urmărite. La fel de importante sunt forma ochiurilor, materialul din care sunt fabricate grilele și comportamentul acestora în contact cu agregatele procesate.
În cazul ciururilor de presortare, unde impactul blocurilor de rocă este foarte puternic, sunt utilizate frecvent grile cu bare, panouri perforate sau grile cu degete elastice (finger screens), capabile să reziste unor solicitări mecanice ridicate.
La instalațiile de clasificare, criteriile sunt diferite. Aici prioritatea este precizia separării și menținerea unei capacități ridicate de procesare. Pentru materialele uscate și curate sunt suficiente, în multe cazuri, sitele metalice clasice. Lucrurile se complică însă atunci când agregatele sunt foarte fine, umede sau conțin argilă.
Materialele dificile necesită soluții dedicate
Orice operator știe că un material umed și lipicios poate transforma rapid o instalație performantă într-un utilaj cu productivitate redusă. Colmatarea ochiurilor grilelor împiedică trecerea particulelor fine și afectează imediat calitatea clasificării. Pentru limitarea acestui fenomen sunt disponibile mai multe soluții constructive.
Grilele realizate din fire metalice subțiri oferă o suprafață liberă mai mare și reduc riscul colmatării, însă au o durată de viață mai redusă. Sitele cu grile tip corzi de pian (piano wire) folosesc vibrația individuală a firelor pentru desprinderea materialului aderent și menținerea deschisă a ochiurilor.
În aplicațiile cele mai dificile pot fi utilizate grile din oțel inoxidabil, care reduc tendința de aderare a materialului, sau panouri din cauciuc. Acestea din urmă beneficiază de elasticitatea proprie a materialului și se autocurăță mai ușor în timpul funcționării, însă au o suprafață activă mai redusă și un cost de achiziție mai ridicat.
Din acest motiv, alegerea sitelor de cernere reprezintă întotdeauna un compromis între productivitate, precizia clasificării, costurile de exploatare și durata de viață a consumabilelor.
Nu există o configurație universală
Experiența acumulată în exploatare demonstrează că aceeași instalație poate avea comportamente complet diferite în funcție de configurația aleasă. O soluție optimă pentru sortarea calcarului uscat poate deveni ineficientă în cazul unui material umed și argilos. În mod similar, configurația utilizată pentru reciclarea betonului nu este neapărat cea mai potrivită pentru agregatele naturale.
Acesta este motivul pentru care specialiștii Kleemann insistă asupra adaptării instalației la fiecare aplicație în parte. Alegerea grilelor de cernere, reglarea parametrilor de funcționare și distribuția uniformă a materialului trebuie privite ca elemente ale aceluiași sistem, fiecare influențând rezultatul final.
În definitiv, scopul unei instalații de clasificare nu este doar obținerea unei producții ridicate, ci furnizarea unor agregate conforme din punct de vedere granulometric, cu costuri de exploatare cât mai reduse și cu o uzură minimă a echipamentelor.
Unghiul de înclinare – un compromis între productivitate și precizie
În exploatarea instalațiilor mobile de sortare există numeroși parametri care pot influența rezultatul final, însă unul dintre cei mai importanți este unghiul de înclinare al cutiei de cernere.
La prima vedere poate părea un simplu reglaj mecanic. În realitate, el determină timpul în care materialul rămâne pe suprafața de cernere și, implicit, calitatea clasificării.
Un unghi mare permite deplasarea rapidă a materialului și creșterea capacității de procesare. În același timp însă, particulele au mai puțin timp pentru a traversa ochiurile grilelor, ceea ce poate conduce la prezența unor granule fine în fracțiile superioare. Aceste unghiuri, în intervalul 200 – 380, sunt caracteristice ciururilor de clasificare MOBISCREEN MSC EVO.
Reducerea unghiului produce efectul invers. Materialul rămâne mai mult timp pe suprafața de cernere, iar selectivitatea crește. În schimb, debitul instalației scade. Gama generoasă de reglare pentru ciururile de sortare grosieră MOBISCREEN oferă unghiuri de înclinare între 15,4° și 20° (MSS 502 /802 EVO) și de la 12,5° la 17° (MSS 1102 PRO).
În practică, operatorul trebuie să stabilească permanent echilibrul optim între productivitate și calitatea produsului finit. Acest reglaj depinde de natura materialului, de gradul de umiditate, de granulația de alimentare și de fracțiile care trebuie obținute.
„Sita banană” – o soluție ingenioasă pentru creșterea eficienței
Pentru a combina avantajele unui debit ridicat cu cele ale unei clasificări precise, numeroși producători utilizează cutii de cernere de tip „banana screen”.
Denumirea provine din forma particulară a suprafeței de cernere, al cărei unghi de înclinare nu este constant pe întreaga lungime. În zona de alimentare, înclinarea este mai accentuată, ceea ce permite distribuirea rapidă și uniformă a materialului pe întreaga lățime a grilelor. Pe măsură ce agregatele înaintează spre evacuare, unghiul se reduce progresiv, viteza de deplasare scade, iar timpul petrecut pe suprafața de cernere crește.
Rezultatul este o separare mai precisă a particulelor fără diminuarea semnificativă a productivității. Potrivit specialiștilor Kleemann, această configurație, utilizată la ciururile grosiere MOBISCREEN MSS, poate îmbunătăți eficiența procesului de sortare cu până la 10%.
Este un exemplu elocvent că performanța unei instalații nu depinde doar de dimensiunile sale sau de puterea motorului, ci și de soluțiile constructive dezvoltate în urma experienței practice.
Un flux tehnologic bine echilibrat
Una dintre concepțiile de bază care se desprind din experiența Kleemann este aceea că performanța maximă nu este obținută prin utilizarea unui singur utilaj performant, ci prin integrarea corectă a tuturor echipamentelor într-un flux tehnologic coerent.
Într-o configurație tipică, materialul extras din carieră este introdus mai întâi într-o instalație de presortare, unde sunt eliminate fracțiile fine. Materialul supradimensionat ajunge apoi la concasorul primar, iar după reducerea dimensiunii este transferat către un concasor secundar sau terțiar, după caz. Ultima etapă este realizată de instalațiile de clasificare, care separă agregatele în fracțiile granulometrice solicitate de beneficiar.
Acest mod de organizare este ilustrat și de una dintre configurațiile prezentate de Kleemann, alcătuită din concasorul mobil cu fălci MOBICAT MC 120 PRO, concasorul conic MOBICONE MCO 110 PRO, instalațiile de clasificare MOBISCREEN MSC 952 și MSC 953, precum și conveierul mobil MBT 20, destinat formării stocurilor de agregate.
Imaginea demonstrează foarte bine faptul că fiecare utilaj îndeplinește o funcție precisă, iar performanța întregului ansamblu depinde de modul în care acestea lucrează împreună.
Alegerea instalației începe cu înțelegerea aplicației
În practică nu există o instalație mobilă de sortare universală.
Materialele exploatate diferă de la o carieră la alta, la fel cum diferă condițiile de lucru dintr-o balastieră față de cele dintr-o stație de reciclare. Granulația, gradul de umiditate, conținutul de argilă, capacitatea abrazivă și capacitatea de producție urmărită sunt doar câțiva dintre factorii care influențează alegerea echipamentului.
În unele situații, investiția într-un ciur de presortare poate aduce cele mai mari beneficii prin reducerea încărcării concasorului și creșterea productivității întregii instalații.
În alte aplicații, unde accentul cade pe obținerea unor agregate cu granulație foarte precisă, instalația de clasificare și alegerea grilelor de cernere devin elementele decisive.
Din acest motiv, proiectarea unui flux tehnologic performant presupune analiza întregului proces și adaptarea fiecărui utilaj la cerințele aplicației, nu doar selectarea unor echipamente cu performanțe individuale ridicate.
Mai mult decât o simplă operație de sortare
Experiența ultimilor ani demonstrează că instalațiile mobile de sortare au depășit de mult rolul de echipamente auxiliare ale concasoarelor. Astăzi ele reprezintă verigi esențiale ale fluxului tehnologic și contribuie decisiv la productivitatea instalației, la reducerea costurilor de exploatare și la calitatea agregatelor livrate către beneficiar.
Dacă instalațiile de presortare optimizează procesul încă din prima etapă prin eliminarea materialului care nu necesită concasare, instalațiile de clasificare asigură obținerea fracțiilor granulometrice conforme și valorificarea eficientă a materialului procesat.
Prin gama MOBISCREEN, Kleemann demonstrează că performanța unei instalații de sortare nu depinde de un singur element, ci de modul în care sunt armonizate toate componentele procesului: alimentarea uniformă, distribuția controlată a materialului, alegerea grilelor de cernere, reglarea parametrilor de lucru și integrarea fiecărui utilaj într-un ansamblu tehnologic bine echilibrat.
Într-o industrie în care cerințele privind calitatea agregatelor și eficiența economică devin tot mai exigente, alegerea instalației potrivite nu mai reprezintă doar o decizie privind achiziția unui utilaj, ci o investiție în performanța întregului proces de producție.
